Pour consigner en toute sécurité vos machines pendant les opérations de maintenance, il est recommandé d'utiliser un dispositif de consignation adapté. Pour chaque consignation (fluide, électrique, mécanique) il existe des cadenas de consignation mais aussi des kits de consignation individuels ou de groupe (Mainkit, Elekit Masterlock).

Tous nos cadenas de consignation sont disponibles en différentes tailles de anses et en de multiples coloris. Ils peuvent également être fournis en plusieurs systèmes d'ouverture : clé différente, s'entrouvrant ou passe-partout. Les clés peuvent être stockées dans des armoires à clés pour des raisons de sécurité.



Filtrer par



Cadenas de consignation : quelle réglementation ?

Dans le guide sur la consignation et déconsignation, l'INRS (Institut national de Recherche et de sécurité) affirme que : « des équipements de travail [non consignés] mis à l'arrêt pour des opérations sont à l'origine d'accident du travail aux conséquences souvent graves. Ces accidents sont dus au contact d'un ou plusieurs salarié(s) avec :

 -  Des pièces nues sous tension électrique
 -  Des fluides sous pression (hydraulique, vapeur, produits chimiques dangereux...)
 -  Des pièces mécaniques effectuant un mouvement imprévu. »

Selon la norme EU 2006/42/EC, article 1.6.3, « la machine doit être munie de dispositifs permettant de l'isoler de toutes les sources d'énergie. Ces dispositifs doivent être clairement identifiés. Ils doivent être verrouillables si la reconnexion risque de présenter un danger pour les personnes ».  (Cf. Bluetooth Masterlock)

Selon l'article L4311-1 du code du travail, les équipements de travail ainsi que les opérations de maintenance ne doivent pas  exposer « les personnes à un risque d'atteinte à leur santé ou leur sécurité ». Pour éviter ces risques, il est impératif de mettre en place une procédure de consignation qui permet de condamner les équipements pendant leur maintenance.



Pourquoi consigner les équipements avec des cadenas de consignation ?

Lors des opérations de maintenance, il est important de condamner efficacement les appareils et/ou les machines. Cette protection assure la sécurité des employés lorsque que la machine est inutilisable ou en maintenance. Pour mettre en place la consignation, il faut avant tout analyser les risques et déterminer le type de condamnation :

 -  Condamnation des fluides pour les opérations de canalisation (tuyauterie, conduits). On utilisera principalement de la consignation de vanne (ex : S3080), des câbles de consignation (ex : S806), des cadenas de consignation de type 406, 410, S31 de chez MasterLock etc...
 -  Condamnation électrique pour les interventions sur les disjoncteurs, interrupteurs. Les dispositifs adaptés sont les bloques-disjoncteurs, les bloques prises, les cadenas de consignation 406 ou 410 (cadenas Masterlock, cadenas Abus, ...) et les câbles de consignation.
 -  Condamnation mécanique : les dispositifs adaptés sont les câbles de consignation, les cadenas de consignation, etc...

Lire aussi :  La déconsignation électrique



Quel cadenas de consignation choisir ?

Pour consigner vos machines, il faut utiliser des cadenas de consignation et non pas des cadenas standards. Les cadenas haute sécurité sont généralement de couleurs vives pour être facilement repérables. Pour choisir le bon cadenas il faut prendre en compte :

- L'environnement : s'agit-il d'une zone Atex ? Si oui, nous vous conseillons des cadenas haute sécurité en fibre non conductrice (ex : cadenas master lock S32, 406) pour éviter tout risque d'explosion.

- Le matériau du cadenas
  •  Laiton: anti-corrosion, anti-étincelles
  •  Acier: haute résistance, anti-rouille
  •  Acier et nylon: haute résistance, isolation électrique du corps
  •  Nylon: isolation électrique du corps, très léger
  •  Nylon et aluminium: Isolation électrique optimale, compact et léger, résistent aux produits chimiques
  •  Aluminium: compact et léger, résiste aux produits chimiques

- La hauteur de la anse : peut varier entre 25 et 90 mm selon le fabricant (Masterlock, Abus, Thirard).

- Le diamètre de anse : 4,6 mm ou 6 mm.

- La matière de anse : alliage, acier, nylon, laiton, etc... La anse peut être à câble également. (Thirard).

Pour renforcer la sécurité des employés, il est possible d'utiliser des étiquettes de consignation en plus des cadenas pour signaler une intervention. Vous pouvez aussi personnaliser le cadenas en gravant le nom et prénom de l'utilisateur ou un message de sécurité (nous consulter), définir le coloris, et le type de clés (différentes, passe partout, s'entrouvrant...).

- Le type de clé : quelles configurations possibles ?

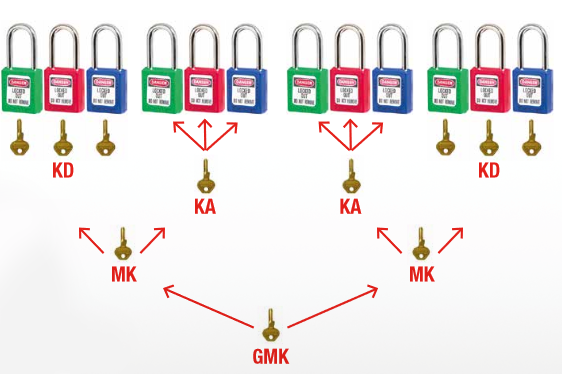

Il existe 4 systèmes de clés : s'entrouvrant (KA), cadenas à clés différentes (KD), cadenas clé passe-partout (MK).



Lire aussi :

Procédures de consignation et déconsignation

Procédure de Consignation électrique

  Cadenas à clés différentes   Un cadenas = une clef
  Chaque intervenant a le contrôle exclusif sur ses cadenas de consignation. On parle de cadenas à clef différente (KD).
  Exemple : cadenas 406.
  Cadenas à clés identiques    Une clé ouvre tous les cadenas.
   Utilise lorsqu'une seule personne gère plusieurs cadenas de condamnation.
   On parle de cadenas s'entrouvrant (KA).
   Exemple : S31, S32
  Groupe de clés et passe partout   Une clef passe-partout permet d'ouvrir un lot de cadenas qui inclut des cadenas à clés différentes et à clefs identiques.
   On parle de système passe-partout (MK).
   Exemple : Cadenas Atex Xenoy S3.



   Organigramme de clés    Chaque lot de cadenas dispose d'une clé passe-partout, en supplément il existe une clef passe-partout unique qui ouvre tous les cadenas des différents lots (MK).

Le système de retenue de clé garantit que le cadenas ne reste pas déverrouillé accidentellement.

Pour travailler en toute sécurité et mettre en place le processus de consignation il est important de suivre les étapes suivantes :

- Préparer l'arrêt de l'équipement

- Avertir tous les employés concernés

- Arrêter l'équipement

- Isoler le système des sources d'énergie dangereuses

- Procéder à la consignation/signalisation

- Dissiper l'énergie résiduelle ou stockée

- Vérifier l'isolation avant de commencer tout travail



Pour assurer la mise hors-tension d'une machine, découvrez nos moraillons pouvant accueillir jusqu'à 6 cadenas de consignation.

Pour répondre à la norme OSHA 1910.147, le cadenas doit être muni d'un moyen identifiant son propriétaire. Cela peut se traduire par une étiquette de consignation avec photo, noms et prénoms ou alors un gravage du cadenas avec noms et prénoms. Dernier point à remplir pour être conforme : le cadenas utilisé ne doit être livré qu'avec une seule clé, comme le matériel proposé par Cadenas de consignation, pour faciliter l'identification en cas de problème et éviter une ouverture accidentelle ou frauduleuse.

Le corps de nos cadenas de consignation est fabriqué, selon le modèle, à partir d'aluminium, de Xenoy ou de Zenex, ces deux dernières matières étant non-conductrices pour éviter les risques d'électrocution. Certains cadenas de condamnation possèdent des propriétés supplémentaires : résistance aux UV, aux températures extrêmes ou aux produits chimiques.

Pour ranger vos cadenas de consignation, découvrez notre catalogue de porte-cadenas et stations de consignation (vides ou pleines).
